Taller de preparación del primer parcial

Universidad Distrital Francisco José de Caldas

Facultad de Ingeniería

Ingeniería Electrónica

Fundamentos de Circuitos Digitales

Taller de preparación del primer parcial

Gerson Tovar

Código: 20162005461

Primer parcial:

Solución:

A = X2 + X1X0
B = X0 + X1X2

Para la implementación con NAND:
A = (X2' + X1'X0')'
B = (X0' + X1'X2')'

Solución:

S = M1M0'P1' + M1P1'P0 + M1M0P1 + M1'M0P1'P0'
C1 = M1M0P1' + M1M0'P1
C0 = M1P1'P0' + M1'M0P0 + M0P1P0'

Solución:

 Solución:

f = B

g = (A+C+D')(B'+C)(A'+B+C)

 Se usaron 3 Circuitos integrados. 1 y 2/4 de 7400, & 3/4 de 7410.



Segundo parcial:

Solución:

 B1 = TB1' A'

B2 = TB2' B' A'

Solución:

 G = SA SM SB SP

M = SA' SM' SB SP'

 P = SA' SM' SB SP'

R = SM SB SP' + SA' SM' SB' + SA' SM' SP

Solución:

Tercer parcial:

Solución:

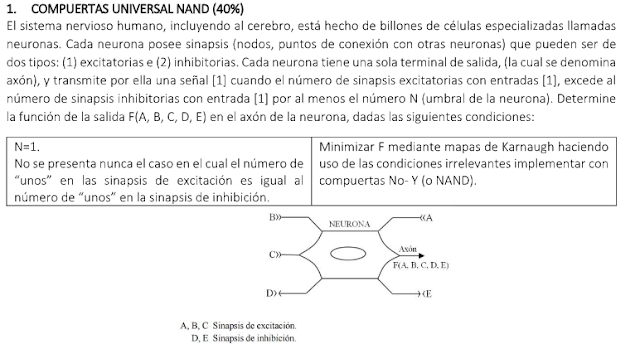

Solución:

A)

S = A'B'C'E + A'B'C'D + A'B'DE + A'BCD'E' + ABCDE

B)

C) f = ABC'D + A'BCD + A'BC'D' + A'B'C'D'


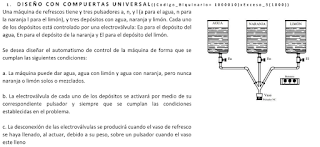

Cuarto parcial:

Solución:

f = H + T + V


f = (H'T'V')'

Solución:

F = A'D +A'D

Solución:

f = (A'P')'

Quinto parcial:

Solución:

Solución:

f = wxyz' + w'x'yz + w'xy'z + wx'y'z' + wx'yz + wxy'z' + wxy'z + wxyz'

Aplicando álgebra de Boole:
wxyz' + w'x'yz + w'xy'z + wx'y'z' + wx'yz + wxy'z' + wxy'z + wxyz'
wxy(z+z') + x'yz(w+w') + wy'z'(x+x') + xy'z(w+w')
f = x'yz + xy'z + wy'z' + wx

Con compuertas NAND:

Solución:
A)

f = x'z' + w'y'z + wx'y + wxz

B)

f =(w+y+z')(x'+y)(w'+x+y)

Sexto parcial:

Click aquí para ver los circuitos.
