Laboratorio 11 - Decodificador matricial PSoC

Universidad Distrital Francisco José de Caldas

Facultad de Ingeniería

Ingeniería Electrónica

Laboratorio Fundamentos de Circuitos Digitales

Teclado matricial

Gerson Tovar

Código: 20162005461

En éste laboratorio se implementará un decodificador de teclado matricial, con el cual será posible visualizar los números y letras del teclado en un Display 7 segmentos.

Materiales.

-PSoC 5LP

-Psoc creator
-Tarjeta de desarrollo

-Display 7 segmentos cátodo común.

-Teclado matricial

-Jumpers para conexión.

Metodología.

Para la primera parte se hace uso del decodificador de teclado matricial extraído del libro Introducción al PSoC5LP Teoría y aplicaciones prácticas. https://drive.google.com/file/d/1LCFm-l5bDdbcwt07CHn8TV9X-JVQNcqT/view

Esquema de circuito decodificador matricial.

Las salidas del decodificador se organizan para hacer una tabla de verdad con cada una de las teclas que posee el teclado.

Tabla de verdad para la salida de decodificador matricial.

Luego se hace la reducción para implementar el circuito mediante sus ecuaciones.

Circuito en PSoC Creator.

Luego se ordenan las señales de salida del decodificador, y se organizan de modo que se vuelvan entrada para el decodificador 7 segmentos.

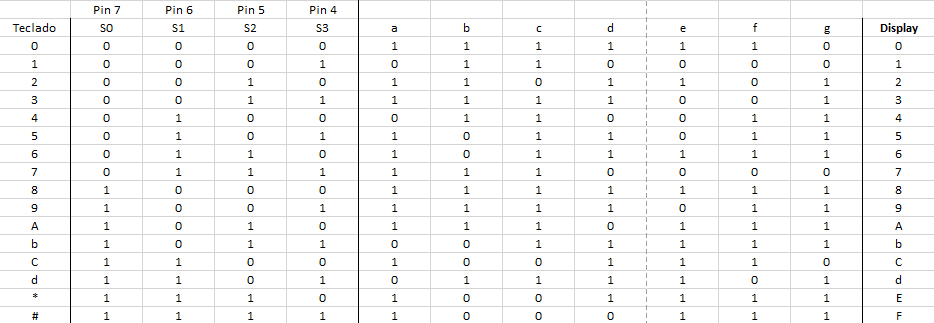

Tabla de verdad Decodificador BCD a 7 segmentos.

Finalmente se añaden ambos decodificadores y se conectan los componentes.

Circuito Completo en PSoC Creator.

Análisis de resultados.

-La implementación del decodificador matricial, hace que el sistema sea más agradable a las personas que no tienen conocimientos en lógica binaria.

Conclusiones.

-El decodificador matricial funciona correctamente mediante la implementación que se dió.
