Laboratorio 17 - Emoji-Matriz

Universidad Distrital Francisco José de Caldas

Facultad de Ingeniería

Ingeniería Electrónica

Laboratorio Fundamentos de Circuitos Digitales

Emojis con registro de desplazamiento

Gerson Tovar

Código: 20162005461

Conlos dispositvos de visualización que existen en la actualidad se pueden lograr cosas como la resolución 1K en dispositivos móviles, o cosas tan sencillas como implementar un juego en una matriz de Leds. En este caso se implementará una serie de 4 emoticonos los cuales serán seleccionados con los Switches de la tarjeta de desarrollo, además de tener la opción de ser desplazados en la matriz.

Materiales.

-PSoC 5LP
-Psoc creator
-Tarjeta de desarrollo
-Matriz le Leds
-Jumpers para conexión

Metodología.

Para la primera parte se hace una prueba para identificar los pines de cada columna y fila de la matriz. Se hace uso del diagrama de una matriz de Leds cátodo común.

Diagrama de conexiones matriz led.

 La Rom de porueba se hace con Verilog de la siguiente manera:

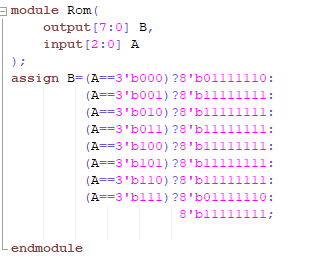

Rom de prueba para comprobar funcionamiento de la matriz Verilog.

Una vez probada la matriz, se debe implementar 4 emojis que se presentan a continuación:

Emojis.

Siguiendo el código verilog de prueba, se procede a crear 4 Rom para cada emoji.

Rom emoji 1 Verilog.

Luego se hace un decodificador 3 a 8 que es el encargado de habilitar las filas y columnas necesarias para visualizar los emojis.

Decodificador 3a8 Verilog.

Por último conectamos los componentes y se añaden los selectores de un multiplexor a las entras que seleccionarán si hay desplazamiento o no. El circuito final queda de la siguiente manera:

Circuito completo en PSoC Creator.

Análisis de resultados.

-El uso de Verilog facilita la creación de funciones para implementar en la matriz de Leds, lka cual habría sido más dificil de programar usando compuertas.

Conclusiones.
-La matriz de Leds tiene aplicaciones que se pueden implementar en todo tipo de circuitos para mostrar información.



Se debe tener en cuenta que la matriz usada en esta placa tiene defectos, ya que se comparó con la de otros compañeros del curso y ésta presenta fallos en los que algunos Leds brillan más que otros sin arreglo alguno.
